TAS門控機制是TSN標準中的一個關鍵組成部分，用于確保網絡中的時間敏感數據的傳輸具有低延遲和低抖動。TAS通過一種被稱為“開關門”的機制來控制數據包在網絡中的傳輸時間，從而優化網絡性能。

門控傳輸?shù)脑?/strong>

IEEE 802.1Qbv標準定義了時間感知整形器（TAS，Time-Aware Shaper），在TSN交換機中實現確定性傳輸。TAS基于交換機存儲轉發區的八個優先級隊列，使用門控列表對不同隊列進行周期性地開關門操作。只有當隊列的門開啟時，隊列中的數據幀才能被發送；門關閉時，數據幀將在隊列中等待。這種機制確保不同類型的數據流獨立傳輸，關鍵的時間敏感流具有確定性時延。

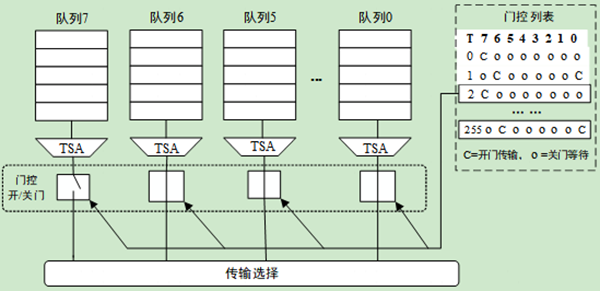

TAS 的周期性調度基于納秒級的高精度時鐘同步，通過門控列表（GCL，Gate Control List）周期性地調度數據流。TAS的開關機制隔絕了非周期性的非關鍵性數據流對周期性發送的關鍵數據幀的影響。時間感知整形器結構如圖1所示：

圖1 時間感知整形器結構圖

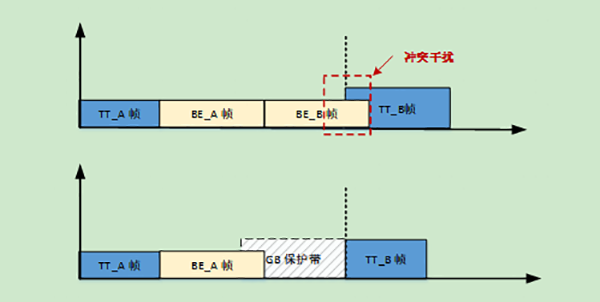

TAS傳輸機制中的門控隊列相互獨立，但在門控列表更改狀態的過程中，由于數據幀發送時間為一個時間段，立刻關門的過程中無法直接中斷，仍會繼續傳輸，對下一時隙傳輸?shù)臄?shù)據幀造成干擾。對此TSN工作組定義了保護帶的概念，如圖2所示：

圖2 TAS機制中門控保護帶的效果圖

傳統的保護帶是在開關門之間設立一個由最大以太網幀長Frame_Max和傳輸速率 SP確定的全關時間，保證剩余傳輸?shù)臄?shù)據幀可以傳輸完成。但這種方法存在浪費帶寬的不足之處，此保護帶大小T_guardband計算方式如下所示：

現交換機也可通過待發送數據幀之前對傳輸時隙進行檢驗，省去占用帶寬資源的全關保護帶，即在數據幀發送之前，交換機當前隊列剩余的時隙資源T_remain 與待傳輸?shù)漠?dāng)前數據幀的幀長Frame_size所需的時隙資源T_request進行比較，若剩余的時隙資源不足以發送目標的數據幀，則停止該數據幀的傳輸，避免影響下一個門控時隙的數據幀傳輸，僅當前剩余的時隙資源T_remain 滿足所需傳輸時隙資源T_request的情況下再進行傳輸，滿足條件如下所示：

TAS借助其周期性的門控循環精確地控制交換機端口各個隊列中的數據幀的傳輸，為關鍵數據流提供一個可預測的傳輸延遲，提供了確定性的傳輸服務。

基于門控整形的無沖突傳輸技術

TSN使用存儲轉發網絡，對應傳輸時延包括交換機的發送時延T_trans圖片、處理時延T_proc、排隊時延T_queue和傳播時延T_prop圖片。傳輸時延模型如下所示：

傳輸時延中的處理時延由交換機自身的性能決定，可以優化但無法消除；發送時延與數據幀的幀長和交換機的發送速率有關；傳播時延為數據幀在傳輸介質中的傳輸時間，由于光速傳播的電/光信號，TSN應用于局域網絡，此時延可忽略。

合理的數據流調度可以減少排隊時延的產生，實時性最高可以將排隊時延降為零，此時數據幀到達交換機的存儲轉發隊列后對應隊列的門控通道為開啟狀態并且目標發送端口無其他數據幀正在傳輸，數據幀直接完成存儲轉發，數據幀的端到端傳輸時延僅包括發送時延和處理時延。

使用TAS的不同傳輸隊列結合門控機制可以避免不同優先級對應的各種類型數據流之間的影響，而精準地控制終端發送數據流的傳輸時間，不僅可以使得數據幀的到達時間與交換機的循環時隙保持統一，還可以進一步避免同一優先級的相同類型數據幀之間的影響，實現無占用時隙資源沖突的直接轉發傳輸。

數據幀在無沖突的情況下開始傳輸時間T_up和傳輸完成時間T_down之間理想的門控開門時隙為交換機發送數據幀的時間T_trans，如下所示：

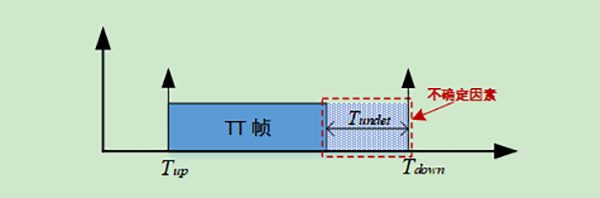

數據幀在傳輸時會受到交換機軟硬件系統狀況和同步誤差等因素造成的不確定性影響，對此確定性傳輸開門時隙應預留出不確定因素引起的不確定時間T_undet圖片，增大開門時隙，如下所示。確定性傳輸開門時隙如圖3所示：

圖3 確定性傳輸開門時隙效果圖

終端設置發送相位偏移offset避免各數據幀所需的時隙資源產生沖突，即可實現數據幀的直接轉發，在相應偏移的加持下任意兩條數據幀的占用時隙滿足傳輸條件如下所示：

總結

時間感知整形器通過對 TSN 交換機存儲轉發區的隊列劃分和門控機制，以及保護帶的引入，為時間敏感網絡中的數據傳輸提供了確定性的保障。在未來的發展中，隨著TSN應用場景的不斷拓展，TSN交換機的TAS機制需要終端設備更多地協同配合，以充分發揮時間敏感網絡確定性傳輸能力，有效地通過門控機制對流量進行整形，從而滿足各數據流的傳輸質量要求。

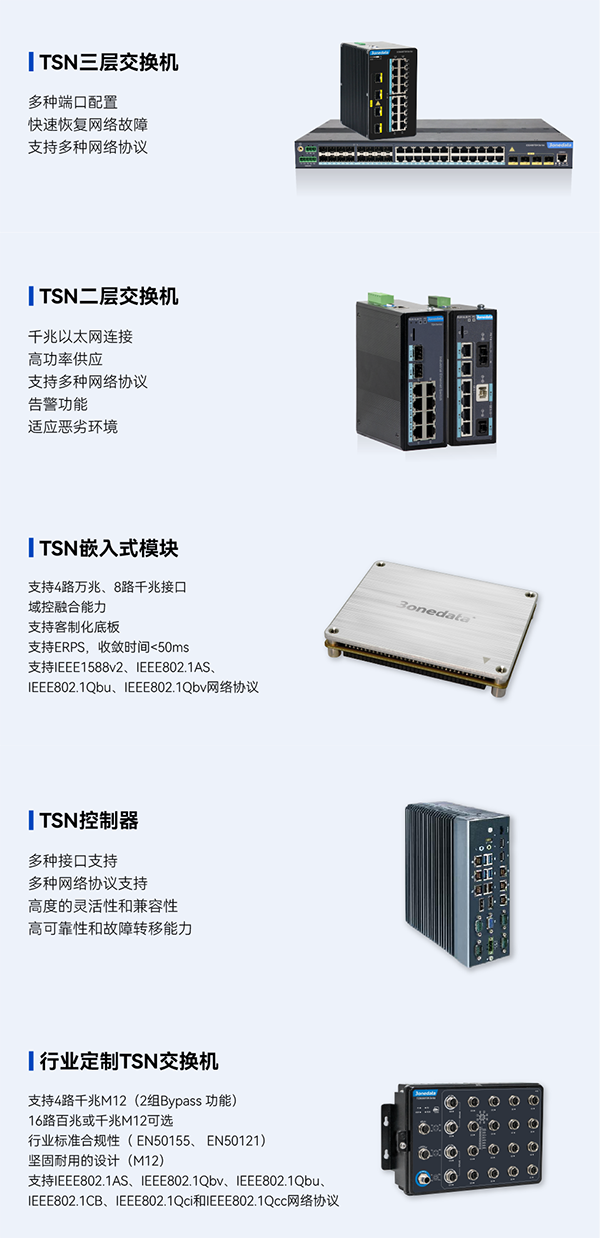

三旺通信TSN產品
