TSN流量映射機制主要包含兩個核心部分：流適配和隊列映射。

流適配：首先，將傳統的以太網流量適配為帶有指定優先級的TSN流量。這一過程確保了傳統應用和服務能夠在TSN網絡中獲得必要的確定性傳輸特性。

隊列映射：接下來，將這些帶有優先級的TSN流量映射到交換機的相應優先級隊列中。這樣，TSN可以根據不同數據流的優先級進行有效的調度和處理，確保關鍵數據流的實時性和可靠性。

TSN流量適配原理

在TSN網絡中，傳輸?shù)囊蕴W(wǎng)流量應攜帶符合IEEE 802.1Q標準的VLAN標簽。根據不同類型流量對實時性的需求，VLAN標簽中的優先級（PCP）字段將被設置為相應的值。如果終端發送的是未攜帶VLAN標簽的普通以太網數據幀，如圖1所示，TSN網絡設備應對其進行適配，為其添加合理的VLAN標簽，通過優先級字段為TSN確定性調度機制提供優先級隊列映射基礎。

圖1 普通以太網數據幀格式

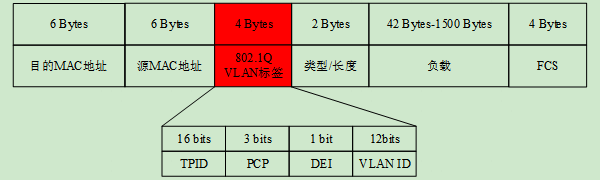

圖2 攜帶VLAN tag的以太網幀格式

根據IEEE 802.1Q標準，攜帶VLAN標簽的以太網幀格式如圖2所示。根據VLAN標簽（或稱虛擬局域網標簽）擴展傳統以太網數據幀的功能屬性，包含四個控制字段，共4個字節。VLAN 標簽結構如下：

     (1) 標記協議標識符（TPID）：VLAN標記的前16位為TPID，固定值為0x8100，表示此數據幀已插入VLAN 標簽。

     (2) 優先級值（PCP）：PCP字段一共由3個二進制位組成，數值范圍從0到7，代表八種不同的優先級。在TSN網絡中，不同類型的流量應映射相應的PCP值，PCP值越高，優先級越高。

     (3) 丟棄優先級值（DEI）：DEI字段是一個單比特字段，當設置為1時，允許交換機在網絡擁塞時優先丟棄該幀，從而保護關鍵數據流的傳輸。

     (4) 虛擬局域網ID值（VID）：VID字段用于標識特定的虛擬局域網，取值范圍為1到4094，其中0和4095是保留值。VID字段用于劃分虛擬局域網并控制廣播域。

工業以太網中傳輸數據流的類型可劃分成8種類型，對應VLAN標簽中PCP字段三比特位的8個優先級數值如表1所示（根據實際情況應做出調整）。

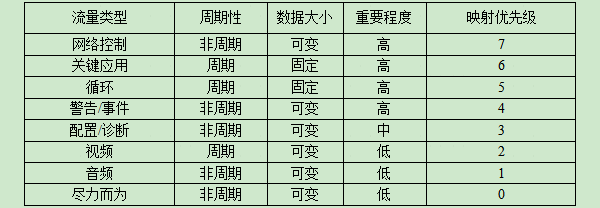

表1 工業自動化網絡中常見流量類型及適配屬性

在實際的交換機產品中，為數據幀適配不同優先級可采用以下兩種方式：

    (1) 端口級別的適配：在交換機的特定端口上設置適配規則，使通過該端口的所有數據流都攜帶相同的VLAN標簽和優先級。這種方法操作簡便，但缺乏靈活性，無法根據數據流的具體類型進行更細粒度的優先級劃分。

     (2) 交換機內部規則的適配：根據數據幀攜帶的不同屬性字段，交換機按照設定的內部規則適配/修改指定的VLAN標簽和優先級。解析數據幀中的以太網類型標識（即EtherType字段）實現適配操作為TSN交換機常采用的方式之一，通過識別出數據流的協議類型，并據此為其適配相應的VLAN標簽和優先級。這種方式能夠實現對不同類型數據流的精細化管理，但會增加交換機的處理負擔，導致一定的時延。常見以太網類型標識及其對應的協議類型如表2所示。

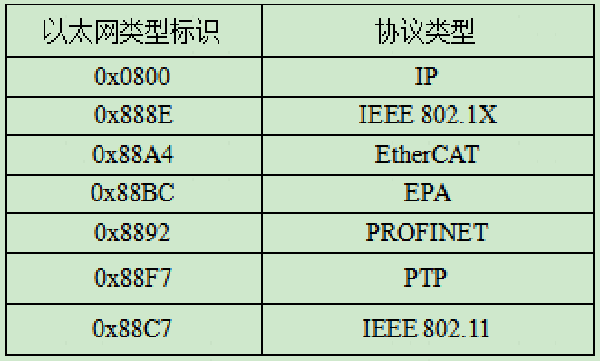

表2 工業自動化網絡以太網Type標識及協議類型

TSN隊列映射原理

為避免不同實時性能要求的數據流之間的相互干擾，TSN交換機利用了IEEE 802.1Q標準中定義的8個優先級隊列。每個隊列用于緩存具有特定優先級的數據幀，從而確保高優先級的數據流能夠優先處理，確保了關鍵數據流的實時性和可靠性。

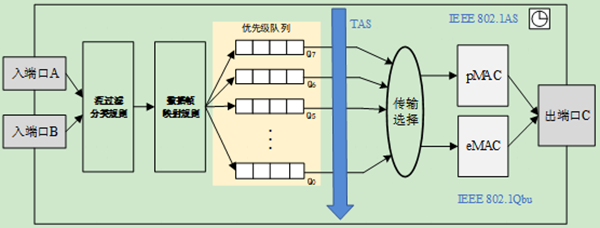

圖3 交換機TSN流映射隊列過程

在實際的交換機產品中，隊列映射模式通常分為以下兩種：

(1) 優先級隊列標準映射

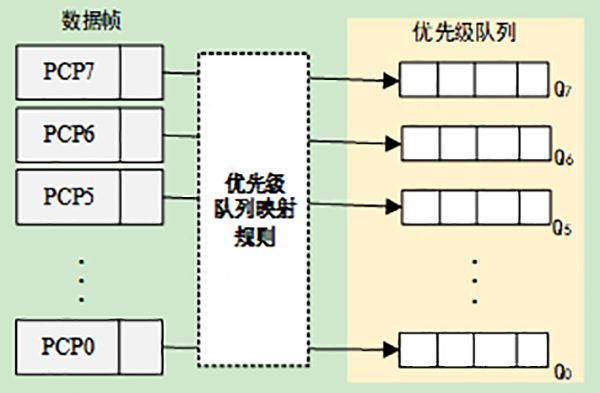

該模式將數據幀的優先級（PCP）值與優先級隊列進行一一對應。具體來說，PCP值為0到7的數據幀分別映射到隊列Q0到Q7。這種方式簡單直接，確保了每個優先級的數據幀都被分配到其對應的隊列中進行處理。如圖4所示：

圖4 數據幀優先級隊列標準映射方式

(2) 優先級隊列自由映射

該模式允許用戶根據自定義的規則將特定優先級的數據幀映射到指定的優先級隊列。這種方式提供了更高的靈活性，可以根據具體的網絡需求和應用要求進行配置。例如，可以將多個不同PCP值的數據幀映射到同一個高優先級隊列，或者將某些特定類型的數據流映射到更高或更低的優先級隊列，如圖5所示：

圖5 數據幀優先級隊列自由映射方式

TSN的隊列映射通過VLAN標簽中的優先級（PCP）字段，按照指定規則，將具有不同延時要求的各種類型數據流映射到相應的優先級隊列。這一機制確保了關鍵數據流能夠獲得所需的傳輸優先級，從而為TSN的確定性傳輸提供了堅實的基礎。

總結

TSN將具有不同延時要求的數據流適配不同的優先級，映射到相應的優先級隊列確保關鍵數據流的實時傳輸。這種機制靈活處理不同類型的數據流，有效提升網絡的整體性能和可靠性，為TSN流量的確定性傳輸?shù)於嘶A。TSN技術在工業自動化、汽車通信和音視頻傳輸?shù)榷鄠€領域展現了卓越的性能和可靠性，推動了這些領域的創新和發展。

隨著TSN技術的不斷進步，它將繼續在各個行業中發揮重要作用，開啟一個更加智能、高效的互聯時代。
